直動式弁
RDNT
大流量用直動式減圧弁
ステンレス鋼
ねじ込み ¾'' - 2''
1-3 kgf/cm2
ニトルゴムシール材 ; EPDMダイアフラム

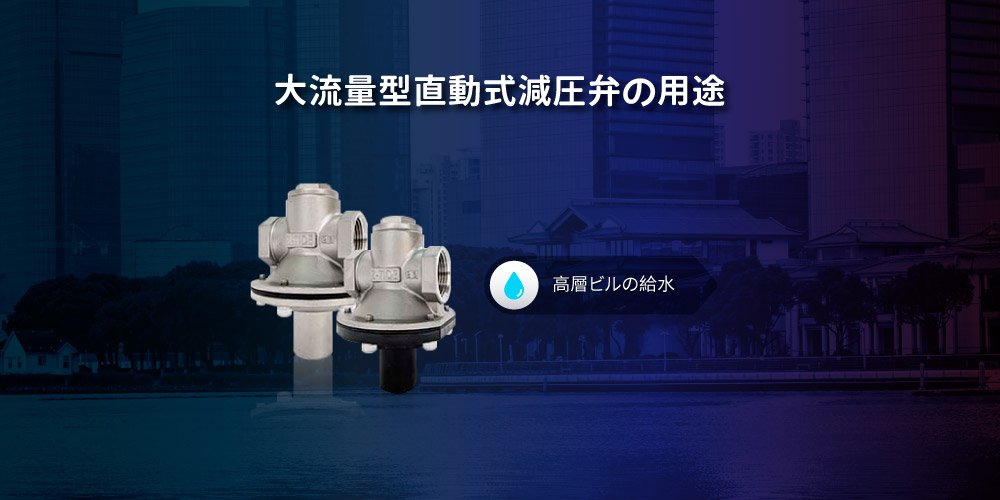

高層ビルの多段減圧（直列減圧）への対策：大流量タイプ 直動式減圧弁
Model RDNTは、ビル給水システムにおける多段減圧（直列減圧）用に特別設計されており、圧力損失を最小限に抑えます。高層ビルの給水システムでは、システムの一次側（上流側）にウォーターハンマーアレスタ（水撃防止器）を設置することをお勧めします。

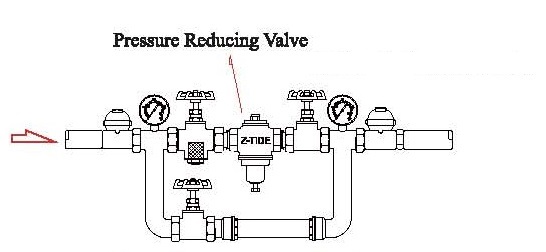

直動式減圧弁の設置イメージ図（配管レイアウト構成）
大流量タイプ 直動式減圧弁の主な特徴とメリット
- 幅広い互換性：さまざまな産業用途において、多種多様な液体や気体に適用できます。
- 流量効率の向上：高い流量を確保しながら、圧力損失を低減します。
- 自動化に対応：プロセスの自動化や、一般的な産業用途に適しています。
- 柔軟な取付方法：水平、垂直どちら取り付けが可能です。
- 正確な圧力制御：調整ナットにより、二次側圧力の容易かつ正確に設定可能です。
- 安定した性能：バランスピストン設計により、一次側圧力が変動しても一定の二次側圧力を維持。内蔵された圧力計により、二次側圧力を明確に読み取ることが可能です。
- 優れたメンテナンス性：保守が容易な設計。必要に応じてメンテナンスキットの提供も可能です。
Z-TIDE 高流量型直動式減圧弁を選ぶ理由
RDNT高流量型直動式減圧弁は、高流量かつ圧力損失が少ないことを特長としています。流体の流れを効率的に維持し、流量効率を向上させます。また、水平・垂直のどちらの方向にも設置できるため、設置場所に応じて柔軟な取り付けが可能です。省スペース化にも適しており、ビルの給水システムや産業分野など、さまざまな用途に使用できます。
高流量型直動式減圧弁に関するよくあるご質問（FAQ）
Q1：このモデルは空気やガスの用途にも使用できますか？
はい。産業分野における空気・ガス用途にも使用できます。
Q2：このモデルにはストレーナーが内蔵されていますか？
いいえ。このモデルにはストレーナーは内蔵されていません。ストレーナーを内蔵したモデルとして、RDSTをご用意しています。
Q3：このモデルを使用する場合、水撃防止器（水撃吸収器）も設置する必要がありますか？
はい。減圧弁（PRV）は、配管内の水圧を適切に下げ、配管システムを保護するために使用されます。ただし、ポンプの急停止などによって発生する急激な圧力変動の影響を最小限に抑え、配管をさらに保護するためには、水撃防止器を併設することが有効です。これにより、給水システム全体の耐用年数の延長にもつながります。
