産業設備、商業施設、公共インフラなど、急激なサージ圧が発生する配管システム向けに設計されたL型ウォーターハンマー防止器

ALF型 L型ウォーターハンマー防止器、緊急遮断弁や機器によって配管内の水流が急停止した際に発生するウォーターハンマーを吸収するように設計されています。

ウォーターハンマーへの対策を行わない場合、大きな衝撃音や配管振動、漏れ、さらにはポンプやバルブの損傷につながるおそれがあります。ALFモデルは通常、配管のコーナー部、特に逆止弁やオンオフ弁の近くに取り付けられます。L型デザインにより配管レイアウトへスムーズに組み込むことができ、産業用・商業用システムにおいて優れた機能性と外観を両立します。

L型ウォーターハンマー防止器の主な特長とメリット

• 効率的なショック吸収を実現する特許取得済みの設計。
• ウォーターハンマーによる影響を確実に低減します。
• 急激なサージ圧を緩和し、逆流時の圧力上昇を低減します。
• ゴム製エアチャンバー構造により、急激な圧力上昇に瞬時に応答します。
• ウォーターハンマーを直接吸収し、静音運転を実現。
• エアバッグ圧力を調整でき、システムに応じた最適な設定が可能です。
• 柔軟な設置方向 — 水平・垂直どちらの配管にも対応。
• メンテナンスが容易で、ご要望に応じてメンテナンスキットもご用意しています。

ALF型ウォーターハンマー防止器の構造設計

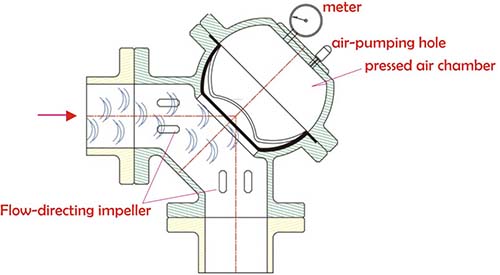

ALFモデルは、ウォーターハンマーによって発生する急激な圧力変動を吸収するゴム製エアチャンバーを採用しています。このエアチャンバーがサージ圧を緩和することで、配管内に発生する衝撃、振動、騒音を効果的に低減させます。

また、システムの運転条件に応じてエアバッグ圧力を調整できるため、各システムに適した設定が可能となり、長期にわたる安定した性能の維持と配管システムの保護に貢献します。

配管システムの保護にL型ウォーターハンマー防止器が選ばれる理由

• 産業用および公共の水処理システムに使用可能
• 大規模配管プロジェクトで実証された高い信頼性
• 耐久性に優れた構造により、長寿命化を実現
• 設備停止時間や騒音を低減し、高額な修理費用の削減に貢献
• 海外プロジェクトにおける豊富な採用実績

導入事例： 台湾の水処理施設におけるL型ウォーターハンマー防止器

台湾の水処理施設では、水処理システム内で発生するウォーターハンマーの影響を低減し、配管を保護することが求められていました。

本プロジェクトでは、重要な配水管路を急激なサージ圧保護するため、ALFモデル L型ウォーターハンマー防止器が採用されました。急激なサージ圧を吸収することで、以下の効果が得られました。

• 配管の長寿命化
• メンテナンスおよび補修コストの削減
• 水処理システム全体の安全性と信頼性の向上

本事例は、L型ウォーターハンマー防止器が大規模な公共インフラ設備に適した製品であることを示しています。.

L型ウォーターハンマー防止器に関するよくある質問（FAQ）

Q1: L型ウォーターハンマー防止器はどのような場所で使用できますか？

ALFモデルは、急激な圧力上昇が発生する産業用、商業用、および公共の配管システムに適しています。

Q2:ゴム製エアチャンバーはどのように機能しますか？

サージ圧が発生するとエアチャンバーが圧縮され、その衝撃を吸収することで配管の損傷を防ぎます。

Q3: L型アレスターは垂直配管にも設置できますか？

ALFモデルは垂直・水平のどちらの向きにも設置でき、設置条件に応じて柔軟に対応できます。

Q4: 他のタイプ（アングル型やI型）ではなく、なぜL型アレスターを選ぶのですか？

L型は、配管のコーナー部や限られたスペースへの設置に適しており、配管レイアウトに合わせやすい構造です。

カタログ(ALF型) お問い合わせリストに追加実績紹介
